Acoustique classique

Hauteurs possibles suivant étude statique :

  • Acoustique classique : 83 à 123 mm
  • Acoustique Q3 classique : 130 à 262 mm
cqfd

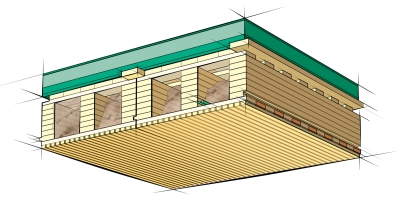

Acoustique classique
  • Largeur utile 625 mm en entraxe
  • Joint :
    • 8 mm : 625 / 117 / 8
    • 20 mm : 625 / 105 / 20
    • 30 mm : 625 / 95 / 30
  • Canaux longitudinaux fermés
  • Remplissage acoustique ou thermique des caissons
cqfd

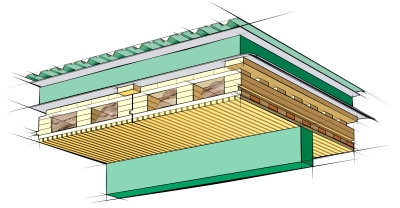

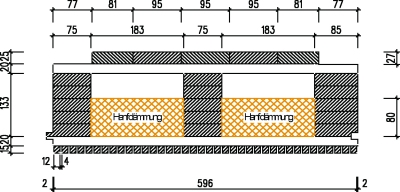

  Acoustique Q3 classique
cqfd cqfd


Acoustique alpha

Hauteurs possibles suivant étude statique :

  • Acoustique Q3 alpha : 110 à 242 mm
  • Acoustique Q5 alpha : 88 à 247 mm
cqfd
  • Largeur utile 625 mm avec joint de 8 mm - 8 mm : 625 / 24,9 / 8
  • Largeur utile 600 mm avec joint de 4 mm - 4 mm : 600 / 11,8 / 4
  • Canaux longitudinaux fermés
  • Remplissage acoustique ou thermique des caissons

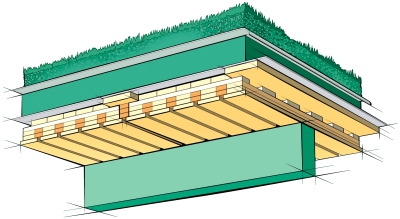

Acoustique Q5 alpha
cqfd
cqfd

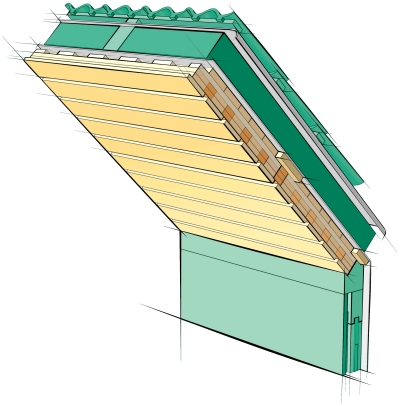

Acoustique Q3 alpha


Exemple Dalle Q3-262 Acoustique standard

  • Coefficient d'absorption Éøw de 0.55 pour des
  • fréquences de 1000 Hz

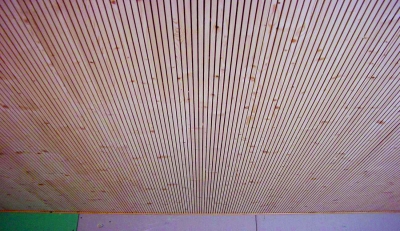

Exemple Dalle Q3-241 Acoustique alpha

  • Coefficient d'absorption Éøw de 0.75 pour des
  • fréquences de 1000 Hz
cqfd
cqfd
cqfd cqfd cqfd
